在高速生产线上，经常需要在极短的时间内对工件进行全方位的外观检测，如：线缆直径和直线度检测、锂电池外观缺陷检测、铁轨截面尺寸检测等。

这需要传感器完整还原被测物的截面面轮廓形状，并获取精准的截面轮廓数据。但单一相机的检测范围和精度有限，难以获取完整且准确的外观信息。


▪ 工件尺寸：30mm*160mm

▪ 检测精度：0.5mm

▪ 运动方式：前后移动测量

▪ 检测项：1.截面尺寸检测

                 2.划痕、凹凸等缺陷

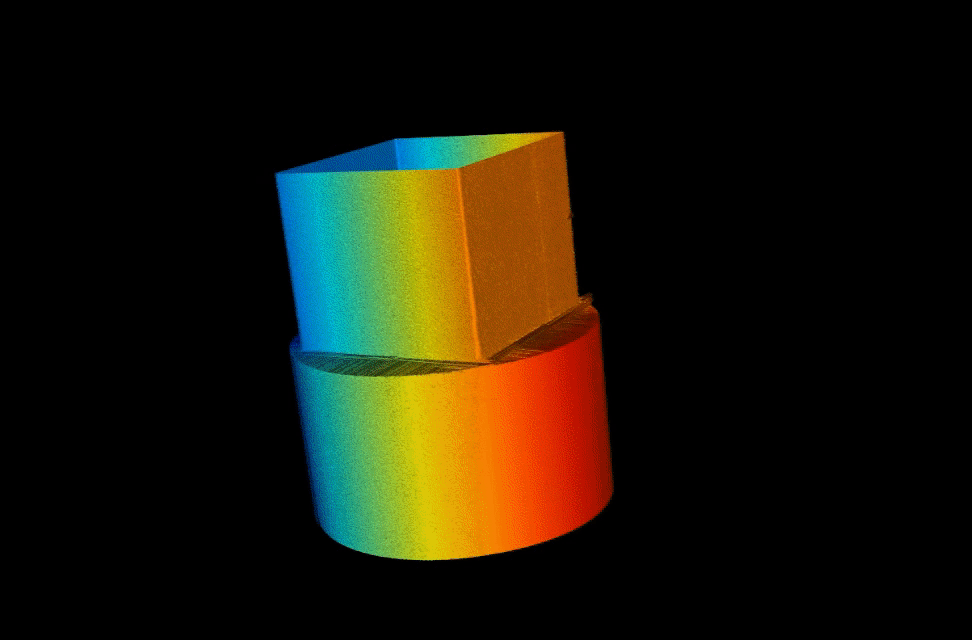

四台相机激光轴倾斜扫描，用棋盘格进行两两标定（相机1＆相机2，相机2＆相机3，相机3＆相机4）将不同相机的数据拼接成钢管的完整3D模型，实现360°三维尺寸检测。

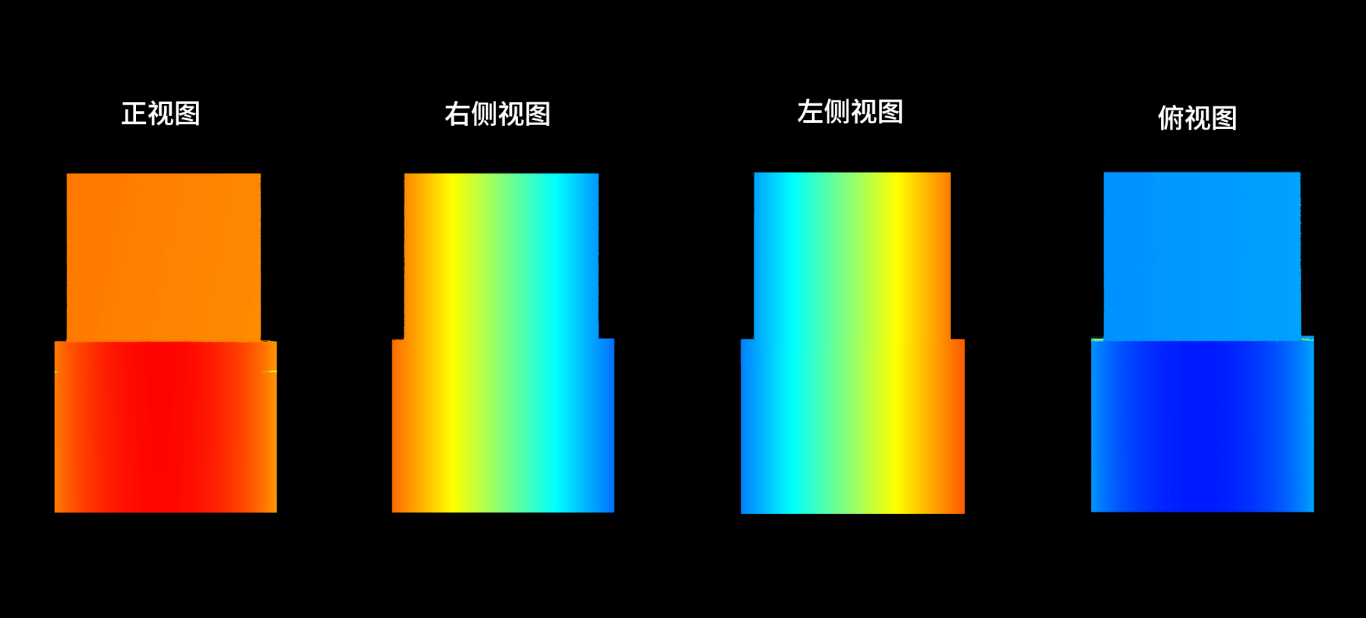

01   尺寸检测


通过四个相机采集的局部点云进行环视拼接，获取完整且高精度的3D点云模型，提取关键点得到精准数据。

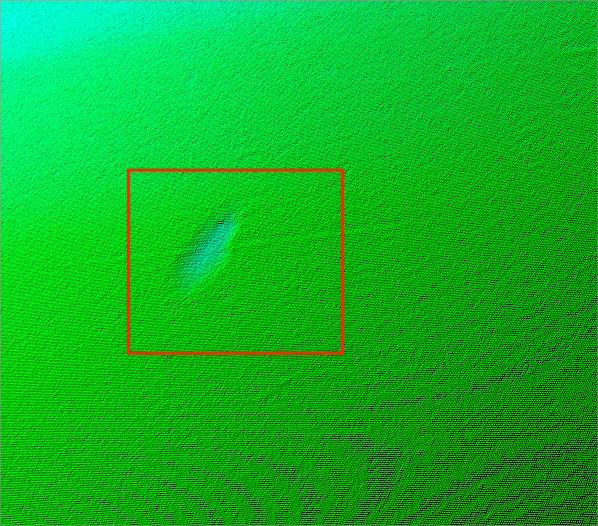

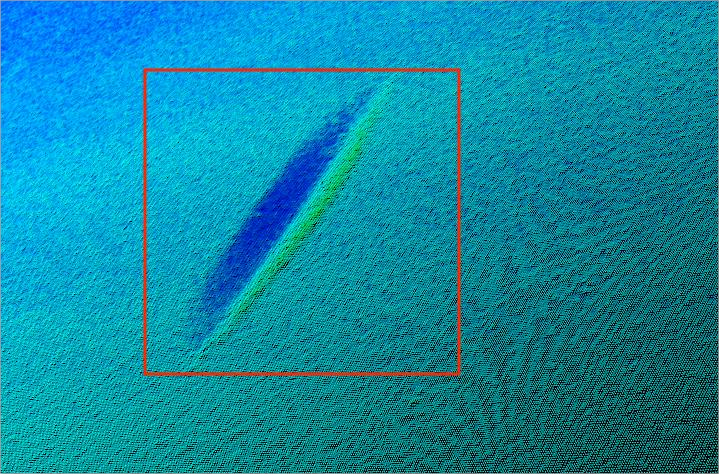

02 缺陷检测

通过高质量点云提取更多深度信息，如缺陷尺寸、形状等来帮助判断质量缺陷，可对工件表面鼓包、凹陷、划伤等缺陷进行有效检出。
