应用案例丨严控汽车发动机质量，光子精密3D工业相机精密测量机油泵凹槽
2026.07.21
机油泵是汽车发动机润滑系统核心，负责机油抽吸加压，为各摩擦副供给润滑油；主流齿轮式机油泵的泵体齿轮凹槽，直接决定泵体配合间隙与泵油性能。
凹槽深度决定齿轮端面间隙，深度超差会增大机油内泄，降低油压流量，造成发动机部件磨损损坏，但其量产精密检测主要存在三大技术难点：
检测精度严苛，容错率低：凹槽深度跨度为毫米级，但检测需达到微米级精度，对测量设备的精度、重复性与稳定性要求高。

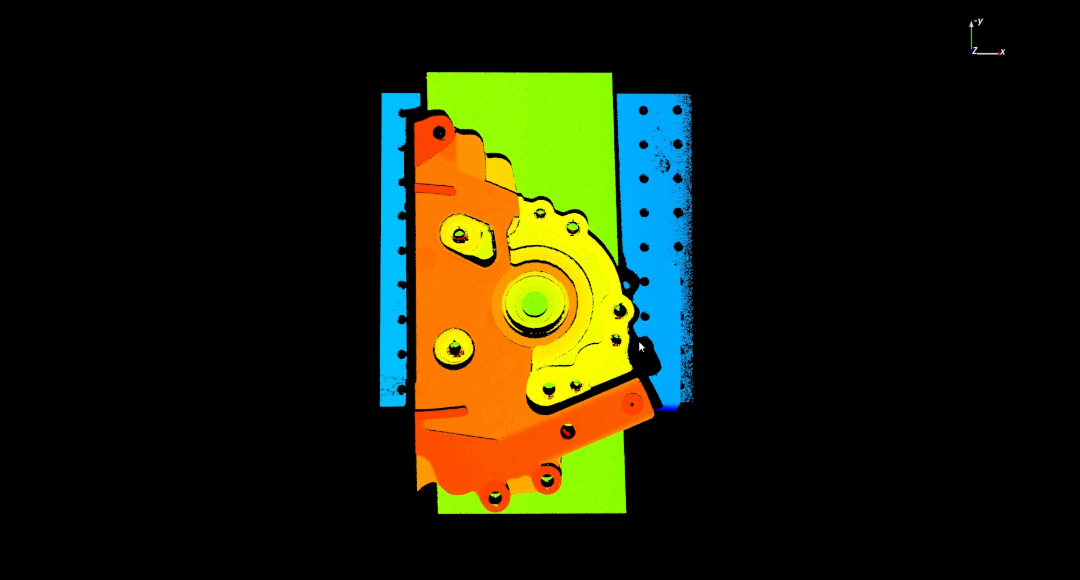

光子精密GL-8000系列3D线激光轮廓测量仪，以激光三角反射原理为核心，搭载自研光学与传感系统，可完成凹槽深度高精度测量、凹槽底面平面度检测、泵盖工作面磨损凹痕检测。
并且通过软硬件技术优化，可针对性解决汽车机油泵深度检测的痛点：
搭载原生单帧+HDR多帧合成技术，采用分区差异化曝光采集模式，对高反光凹槽区域采用短曝光避免传感器饱和，对低反光弱信号区域采用长曝光捕捉有效数据；
通过智能算法融合全域数据，使高反光场景点云完整度提升30%，获取完整、精准的凹槽轮廓数据。
硬件端配备特殊光学涂层、非球面镜片，优化光源均匀性，提升光斑成像质量。

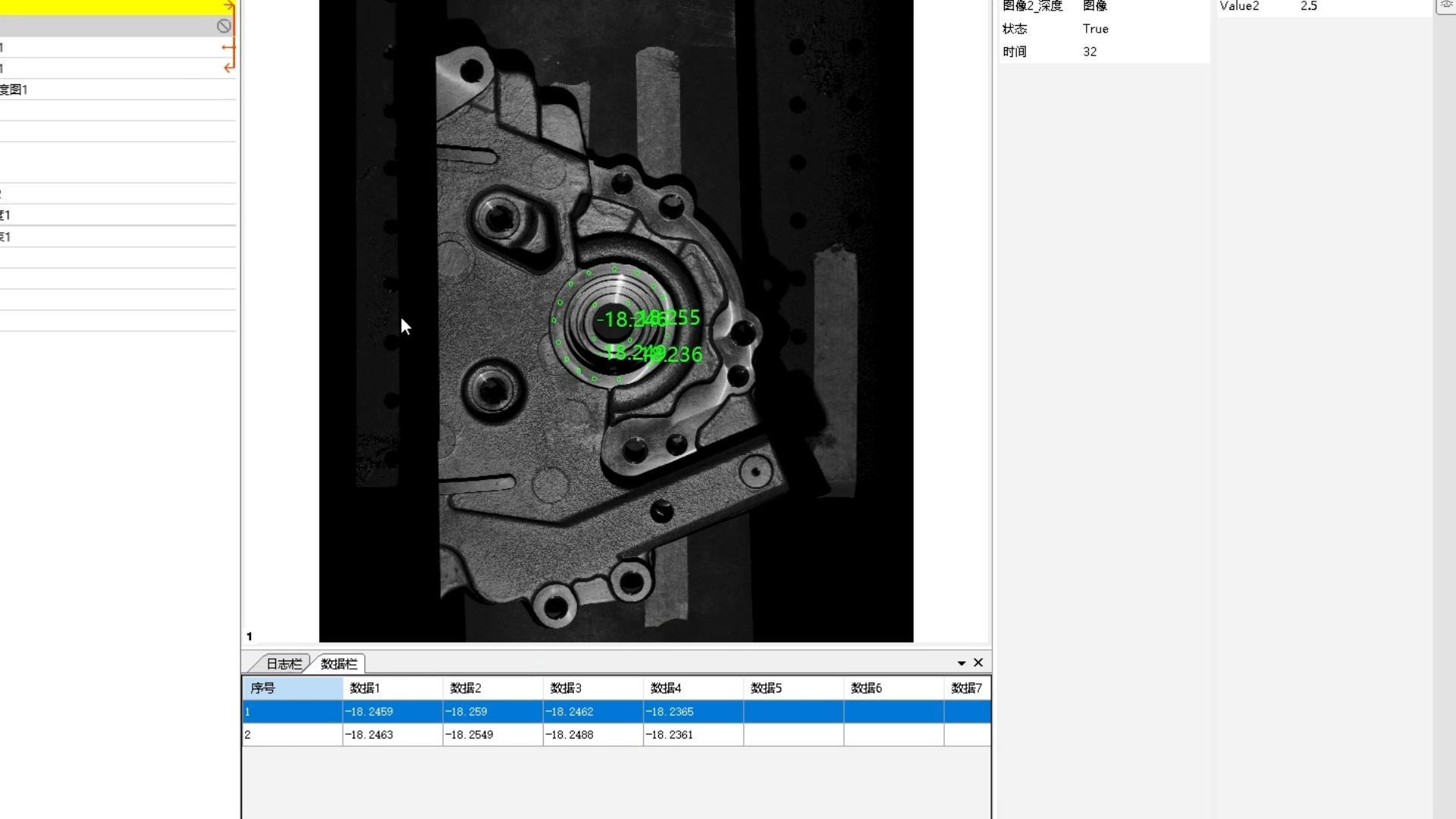

软件端自研Phoskey Vision视觉系统，依托形状保持滤波、轮廓对齐算法，过滤振动、工件偏位等外界干扰，稳定测量数据重复性与准确性。
依托49kHz超高扫描速度，单件检测耗时＜5秒，完美适配生产线节拍；可嵌入自动化产线实现快速全检，替代传统抽样检测，测量数据自动存储分析，支撑质量追溯；
