应用案例丨冰上拼竞速，检测靠极速！QM8500闪测滑冰冰刀轮廓尺寸
2026.05.19
滑冰冰刀是冰上运动器械的核心部件，其刀刃轮廓的几何精度直接影响运动员的滑行稳定性、转向灵敏度和制动可靠性。其轮廓形状包括刀刃的弧面半径、侧刃直线度以及刀体整体的轮廓度。
对于高端竞技冰刀，轮廓度公差要求达到±2μm。冰刀长度通常为300-450mm，属于大尺寸精密工件。三坐标测量机依赖人工，且单件检测耗时长;传统闪测仪检测范围较小，且大视野下精度下降。

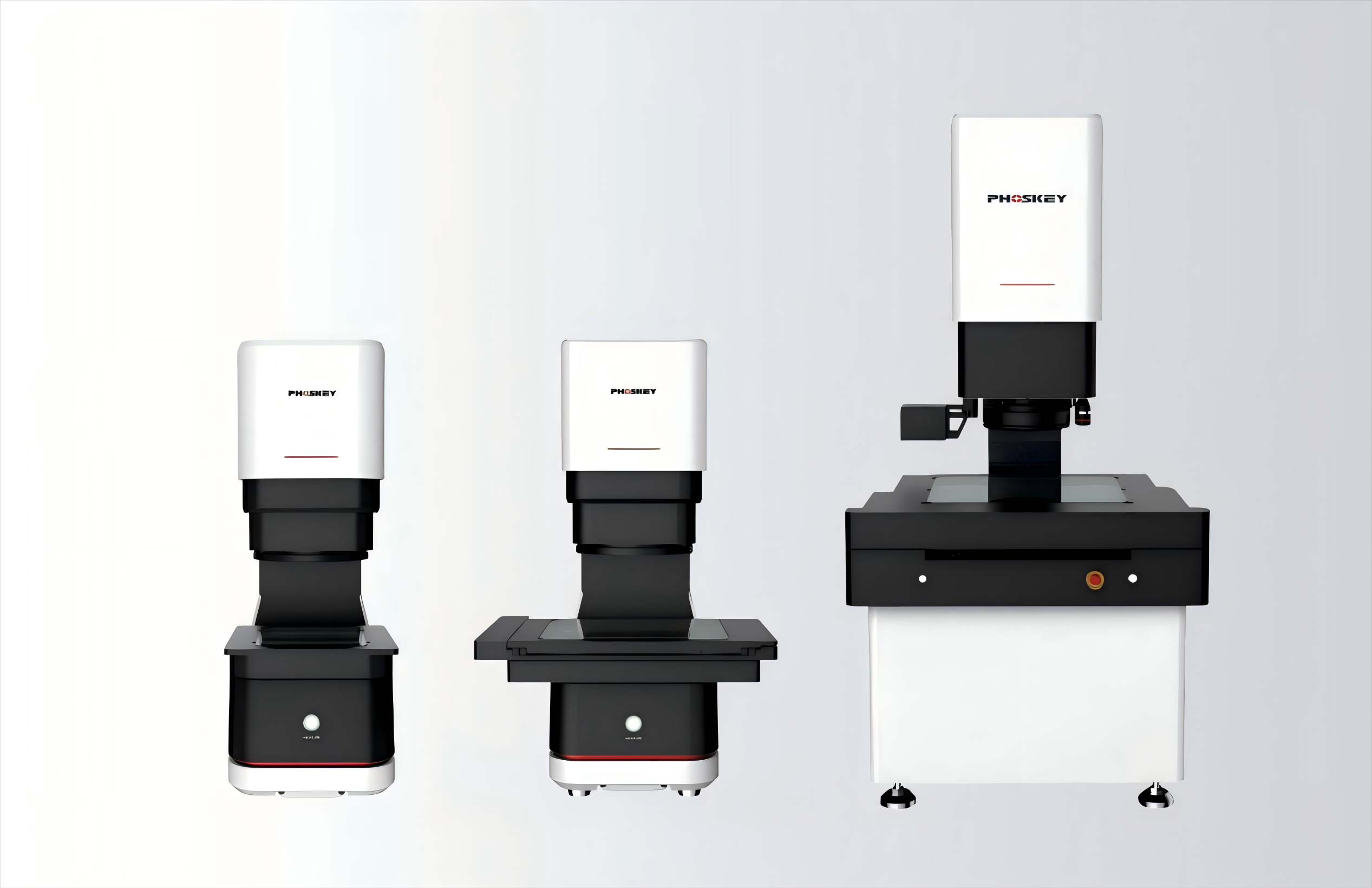

光子精密QM8500大型一键闪测仪凭借大视野、高精度以及专用轮廓算法，为滑冰冰刀的轮廓度检测提供了一套高效、准确的解决方案。
测量视野
500mm×400mm，可一次覆盖多个冰刀轮廓。
±1μm，在大视野下保持高精度。
可自动抓取复杂轮廓，输出轮廓度。
检测流程

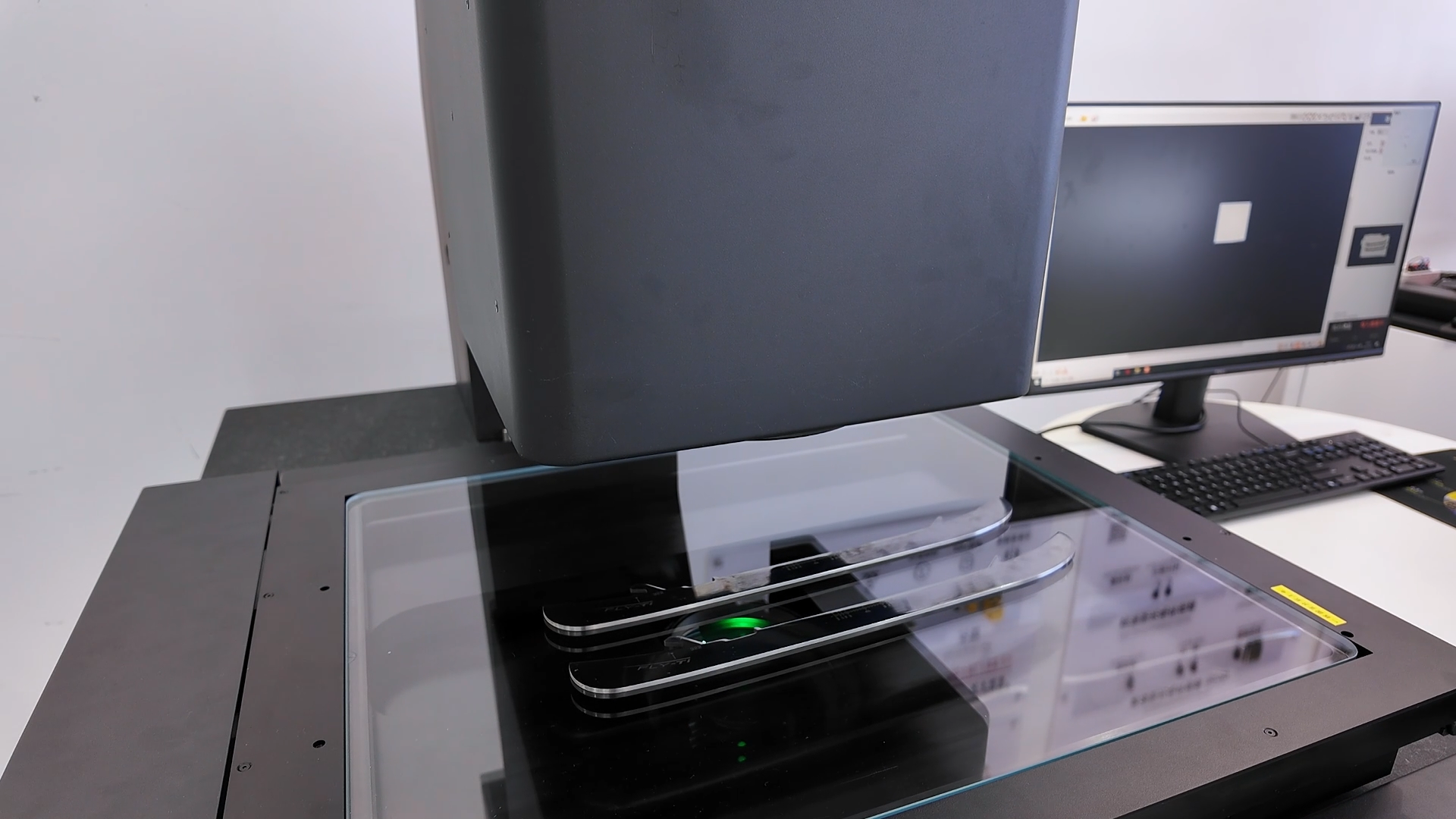

将多个冰刀平放于平台，环形光与同轴光组合拍摄，确保冰刀边缘清晰。

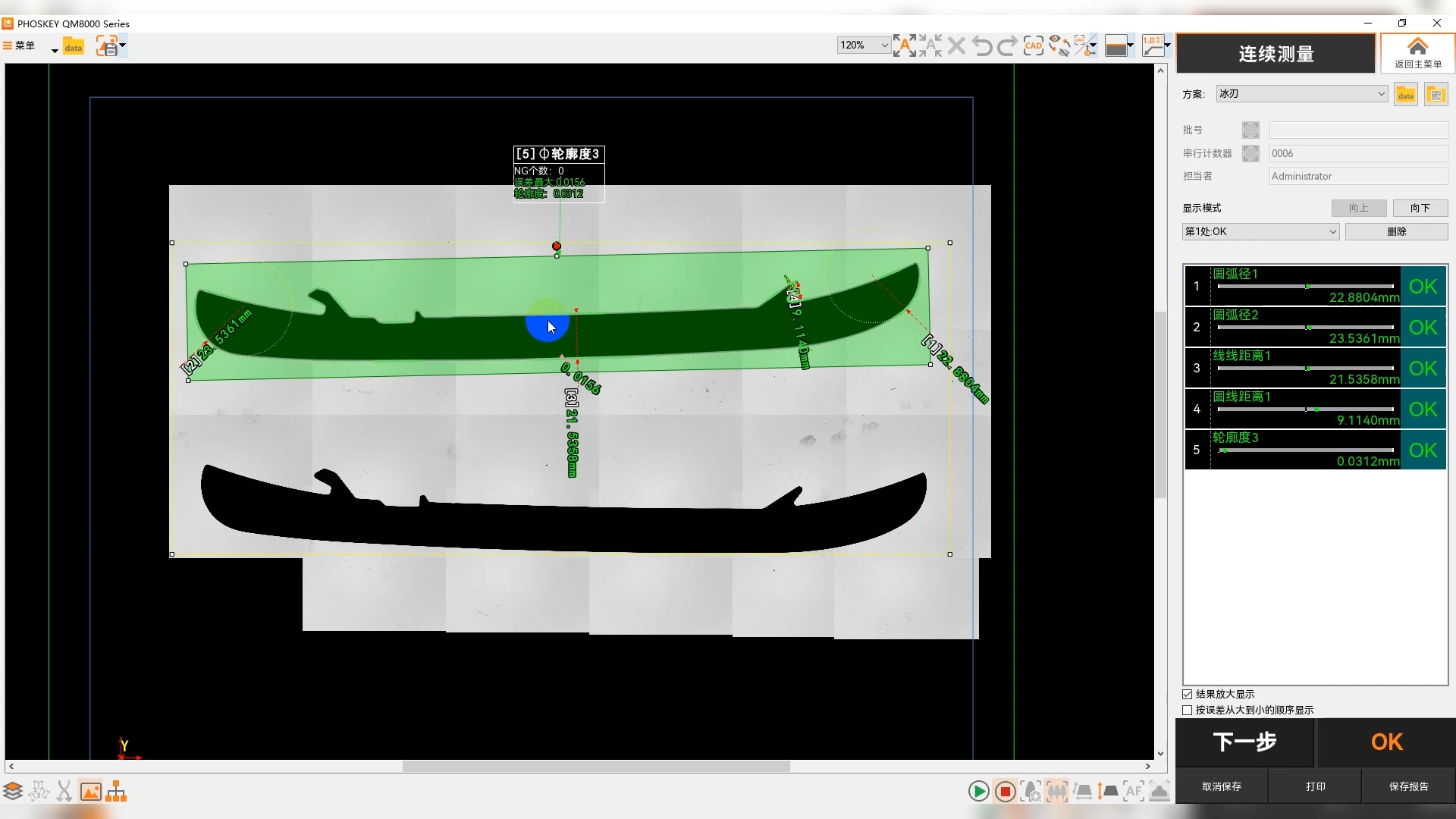

使用自研软件QMVS，框选测量区域，调用专用轮廓算法，自动提取二维轮廓线，自动输出轮廓度。
预设公差±2μm，软件内显示合格/不合格，生成包含偏差值、偏差曲线、统计数据的检测报告。
QM 8500效果与价值
单件测量＜10秒，含取放件总耗时约40秒，一键实现轮廓度、圆径、宽度等多尺寸测量，检测大幅提升。
大视野覆盖多个冰刀，无需分段测量；不同型号冰刀均可直接前期编程后一键切换检测，无需复调。
设备在500×400mm的视野内仍保持±1μm精度，对标准件实测偏差≤1μm，远优于±2μm公差要求，误判率低。

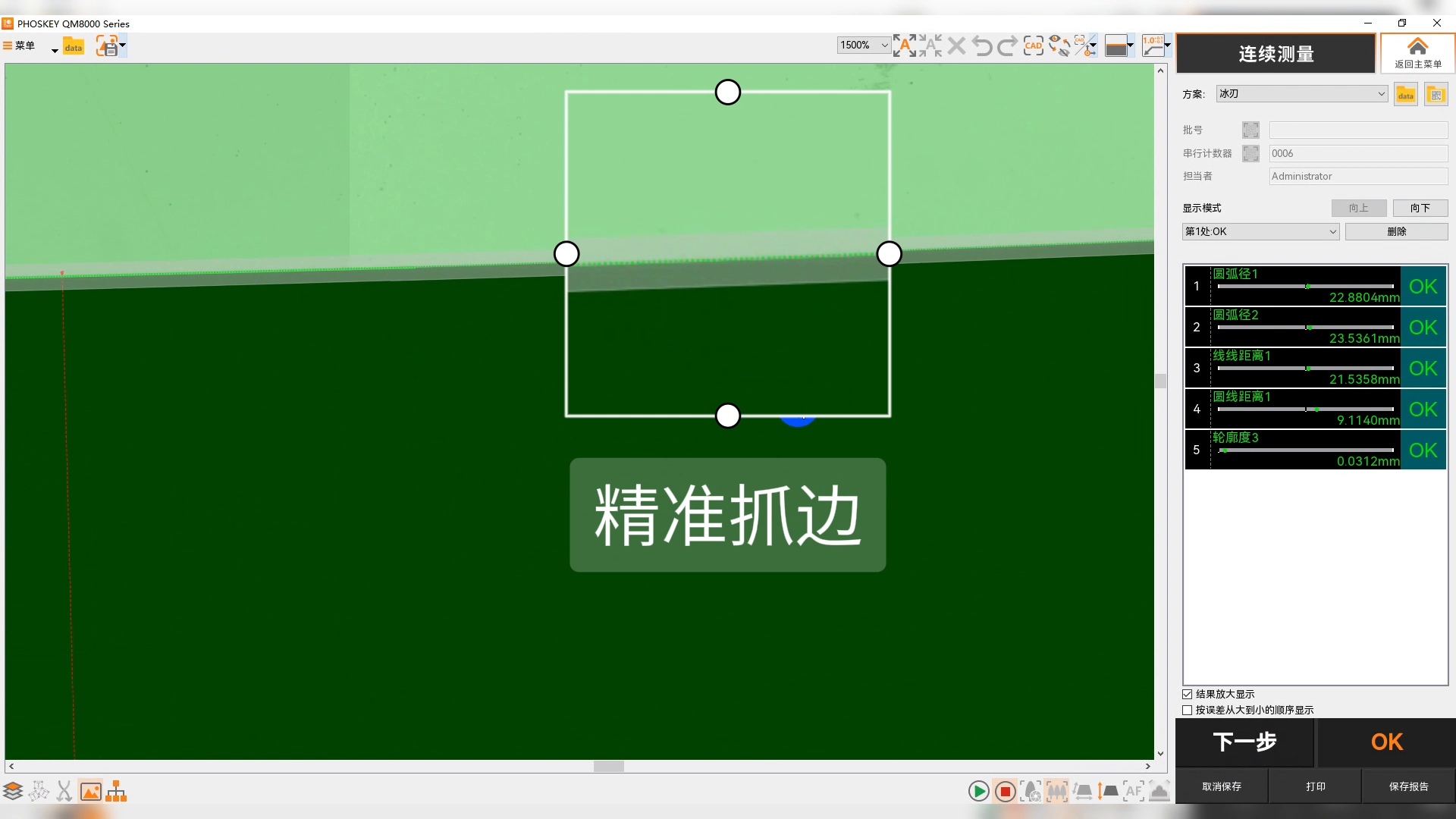

专用轮廓算法与AI抓边技术提供密集采样和异常值过滤，可直观显示超差范围，便于快速定位磨削工艺问题。
光子精密QM8500大视野闪测仪为滑冰冰刀严苛的轮廓度检测提供了高效的批量尺寸测量解决方案。
从精密机械到高端运动器械，光子精密正为全球高端制造提供了一种新的测量选择。
