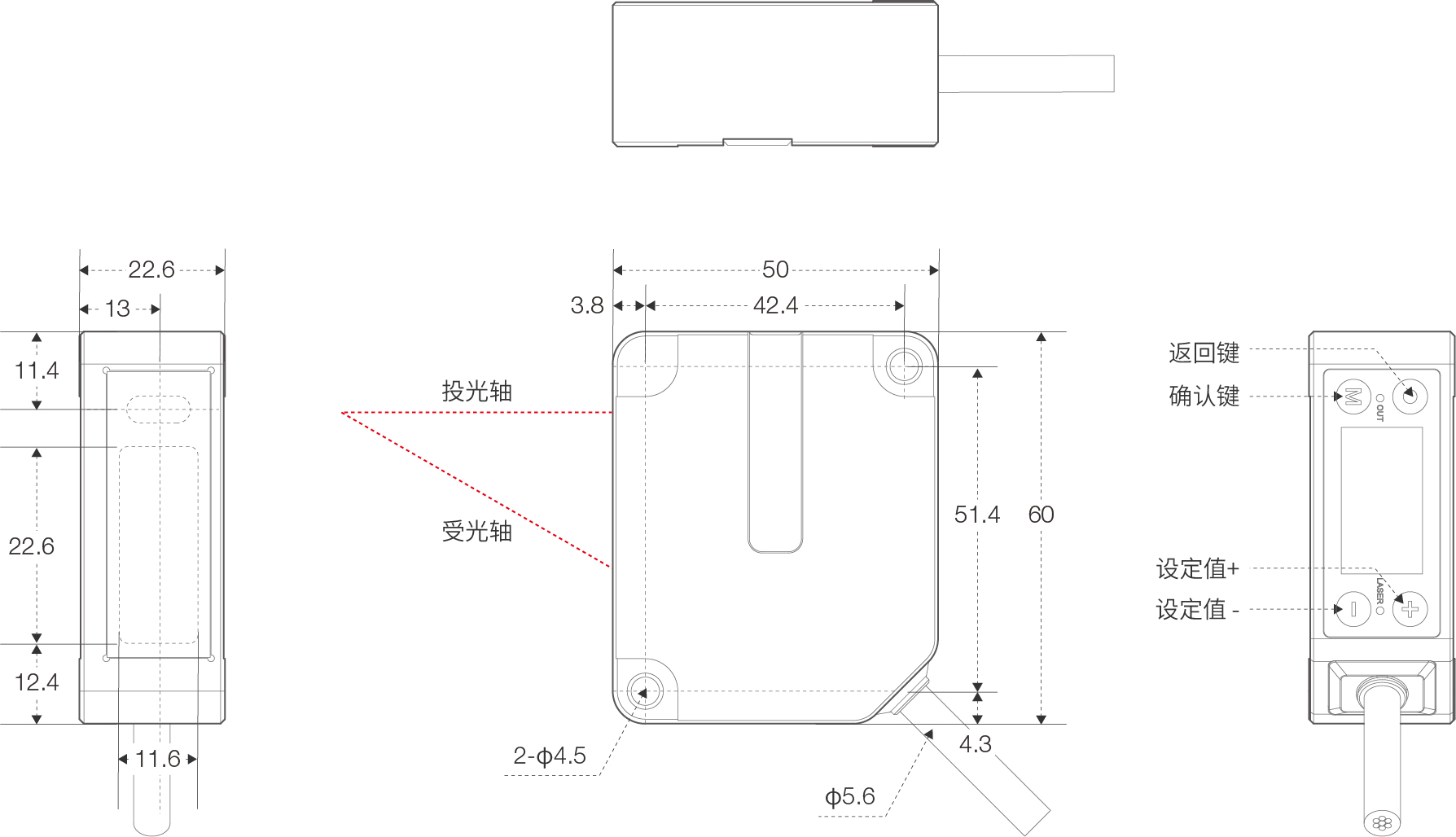

产品特性
高防护性能，坚固耐用
信息可视化数显面板，操作更便捷
- 4KHz超快采样速度，0.05%F.S.超高线性精度，0.1μm重复精度
- 01
- 采用光学基础压模件，IP67防护等级，坚固耐用
- 02
- 有机OLED信息可视化数显面板，操作更便捷
- 03
- 宽广的测量范围，26mm~1200mm多型号可选
- 04
独家超精细动态调光技术，业界同系列超高规格
PDM系列覆盖250μs~64ms宽范围采样周期，调光颗粒度远超过国外同类产品10倍以上。通过智能感知物体反射率，动态调整受光时长，确保测量精准无误。实时调节光线强度，有效抑制物体材质、颜色、高度突变对测量稳定性的影响。
高防护性能，坚固耐用
PDM系列采用光学基础压模件，有效避免因基础偏斜造成的测量误差。IP67防护等级，有效防止水滴、灰尘等污染物进入，坚固耐用。
信息可视化数显面板，操作更便捷
采用高性能OLED显示面板，支持数据显示和受光波形同时显示，多种检测模式适用于更多应用场合。
针对不同场景，多种检测功能全面覆盖，满足多样化应用需求
提供宽光点和聚焦光点两种光斑类型，精确测量细小工件也毫无压力。
| 类型 | 精密测量型（宽光点） | 精密测量型（聚焦光点） | 长距离测量型 | |||||||||
| 型号 | 宽光点 | PDM-030-A | PDM-050-A | PDM-085-A | PDM-120-A | PDM-030S-A | PDM-050S-A | PDM-085S-A | PDM-120S-A | PDM-350-A | PDM-700-A | |
| 聚焦光点 | PDM-030-485 | PDM-050-485 | PDM-085-485 | PDM-120-485 | PDM-030S-485 | PDM-050S-485 | PDM-085S-485 | PDM-120S-485 | PDM-350-485 | PDM-700-485 | ||
|
测量中心距离
|
30mm
|
50mm
|
85mm
|
120mm
|
30mm
|
50mm
|
85mm |
120mm
|
350mm | 700mm | ||
| 测量范围 | ±4mm | ±10mm | ±20mm | ±60mm | ±4mm | ±10mm | ±20mm | ±60mm | ±250mm | ±500mm | ||
| 重复精度 | 0.1μm | 0.25μm | 1μm | 2μm | 0.1μm | 0.25μm | 1μm | 2μm | 5μm | 10μm | ||
| 线性精度 | ±0.05% F.S. ( F.S.=8mm ) |
±0.05% F.S. ( F.S.=20mm ) |
±0.05% F.S. ( F.S.=40mm ) |
±0.1% F.S. ( F.S.=120mm ) |
±0.1% F.S. ( F.S.=8mm ) |
±0.1% F.S. ( F.S.=20mm ) |
±0.1% F.S. ( F.S.=40mm ) |
±0.1% F.S. ( F.S.=120mm ) |
±0.3% F.S. ( F.S.=500mm ) |
+0.24% F.S.( 测量距离200~700mm ) +0.47% F.S.( 测量距离700~1200mm ) (F.S.=1200mm) |
||
| 光斑 大小 |
近端距离 | 0.13x1.45mm | 0.18x3.13mm | 0.23x2.17mm | 0.36x2.06mm | φ80μm | φ1200μm | φ100μm | φ180μm | φ210μm | φ0.3μm | |
| 基准距离 | 0.13x1.12mm | 0.18x1.82mm | 0.29x1.77mm | 0.37x1.85mm | φ60μm | φ70μm | φ130μm | φ200μm | φ620μm | φ1.1μm | ||
| 远端距离 | 0.14x.0.79mm | 0.21x1.51mm | 0.34x1.40mm | 0.51x1.59mm | φ70μm | φ110μm | φ170μm | φ710μm | φ1410μm | φ1.8μm | ||
|
光源
|
红色半导体激光；最大输出: 1mW、发光波峰波长: 655nm
|
|||||||||||
|
响应时间
|
Auto / 250μs / 330μs / 500μs /1ms / 2ms / 4ms / 8ms / 16ms
|
1ms / 2ms / 4ms / 8ms / 16ms / 32ms / 64ms | ||||||||||
|
激光等级
|
2类( Class2 )
|
|||||||||||
| RS485通信规格 | 半双工（ 仅RS485输出型支持 ） | |||||||||||
| 外部输入功能 | 触发上传 | |||||||||||
| 模拟 输出 |
电流 | 输出4-20mA，容许负载电阻300Ω以下 | ||||||||||
| 电压 | 0-5V，输出阻抗100Ω | |||||||||||

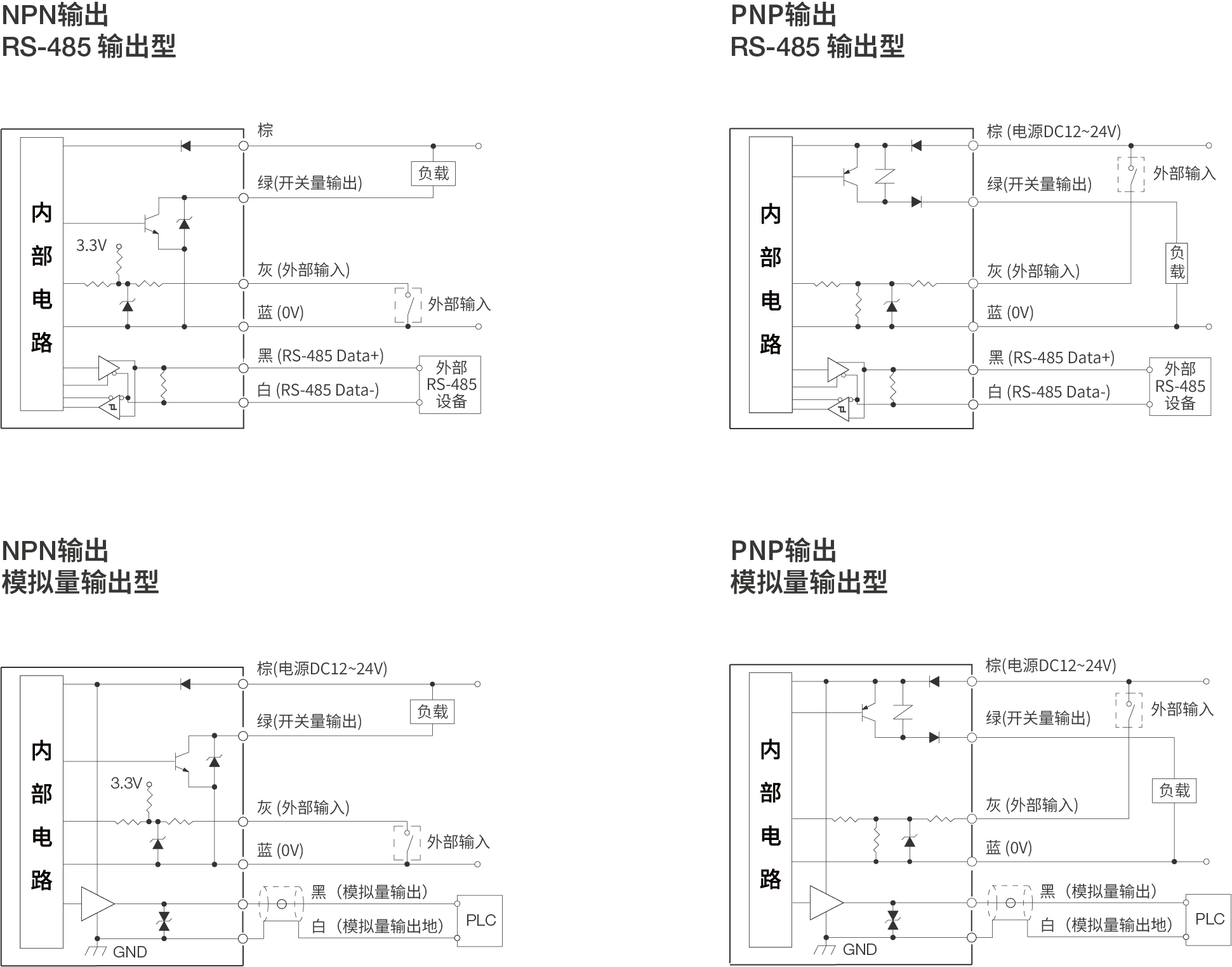

| 开关量输出 | 集电极开路输出 ( NPN或PNP ) ，Max100mA / DC 30V，残留电压1.8V | |||||||||||
| 电源电压 | 12V~ 24V DC±10%，( 脉动P-P 10%以下 ） | |||||||||||
| 消耗电流 | 100mA以下 | |||||||||||
| 保护电路 | 逆反接保护、过流保护、短路保护 | |||||||||||
| 耐环 境性 |
防护等级 | IP67（ IEC ） | ||||||||||
| 使用环境温度 | -10℃~+50℃(注意不可结露、结冰)，存储时：-20℃~ +60℃ | |||||||||||
| 使用环境湿度 | 35%RH~85%RH，存储时：35%RH~85%RH | |||||||||||
| 耐环境光 | 白炽灯： 受光面照度3000lx以下 | |||||||||||
| 耐振动 | 频率10Hz~55Hz，双振幅1.5mm，X、Y、Z各方向2小时 | |||||||||||
| 耐冲击 | 加速度500m/s² ( 约50g )， X、Y、Z各方向3次 | |||||||||||
| 材质 | 压铸铝 | |||||||||||
